系统原理

Seeding Principle

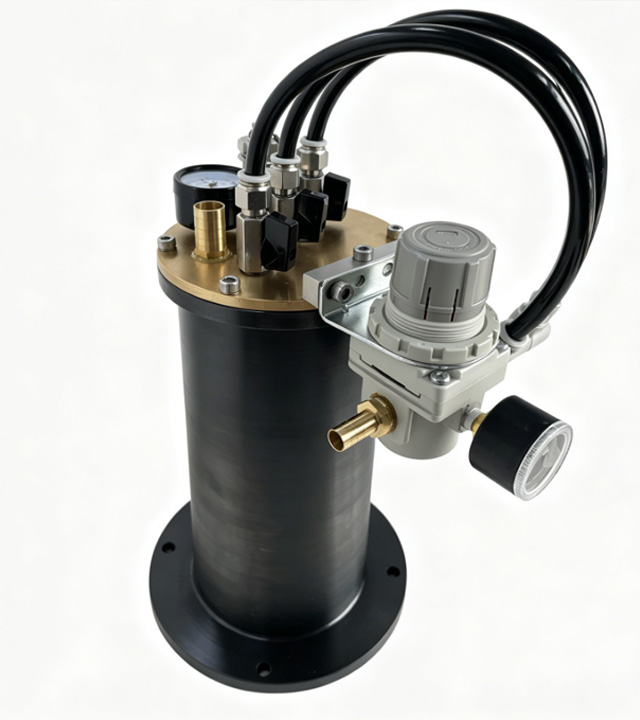

      外接压缩空气经过过滤器、减压阀，输出稳定低压气流，避免气压波动导致粒子浓度忽高忽低。 文丘里负压抽吸 利用高速气流通过文丘里结构产生负压，虹吸抽取储液罐内的示踪油。 高速剪切破碎 高压空气与液态示踪剂在喷嘴处高速撞击、剪切，把液体撕裂成微米级微小液滴。 混合扩散 & 稳压输出 微小油雾在腔体内部缓冲、均匀混合，消除大颗粒液滴，最终以低速、均匀气流排入风洞 / 流场。 粒子粒径可控（1~5μm），满足 PIV流动跟随性要求。
