系统原理

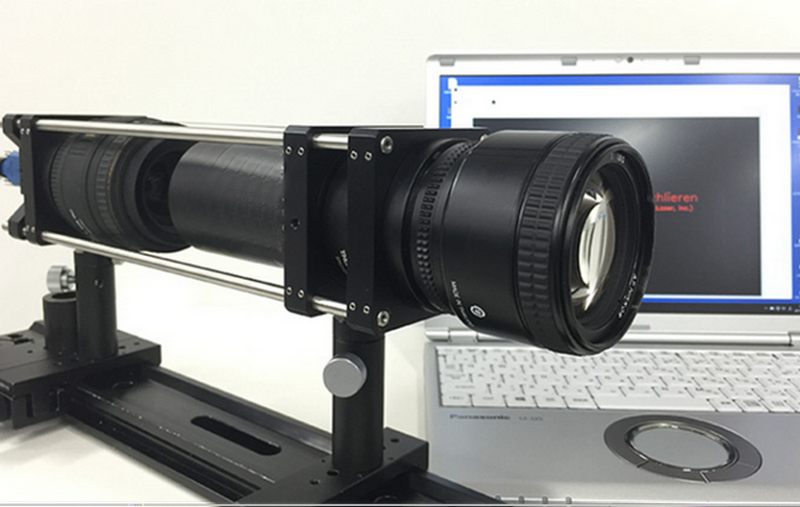

便携投影式Schlieren系统基于Digital Focusing Schlieren技术。它采用纹影专用的数字投影仪将线条图案投影到物体后面的屏幕上。屏幕将光线反射回sTube光学系统，在光学系统到达相机传感器之前通过截止滤光片。相机聚焦在纹影物体（例如热流）上，而不是屏幕或截止滤光器上，并且场地的深度足够浅以至于屏幕图案大部分或完全散焦。在没有密度梯度的情况下，光线直接从屏幕传播到截止滤光器，截止滤光器阻挡大约一半的光线。包含的软件中的高级图像处理算法用于去除背景噪声并增强对比度，从而产生均匀强度的背景。冷热气流，气体蒸汽和冲击波产生不同密度的区域，弯曲光线，从而扭曲投射在背景屏幕上的线条图案。在得到的图像中，气流和冲击波表现为在灰色背景中蚀刻的锐聚焦的明暗物体。该系统非常敏感，可以看到从伸出的手掌上升起的暖空气。

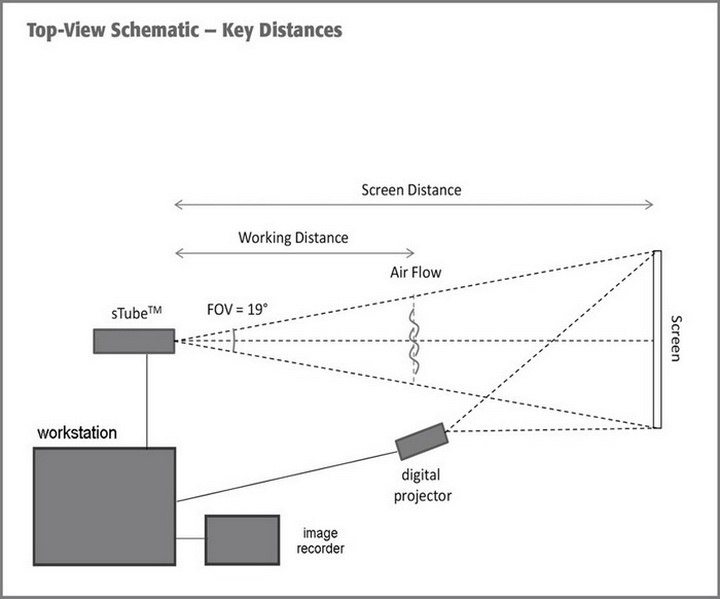

原理图
